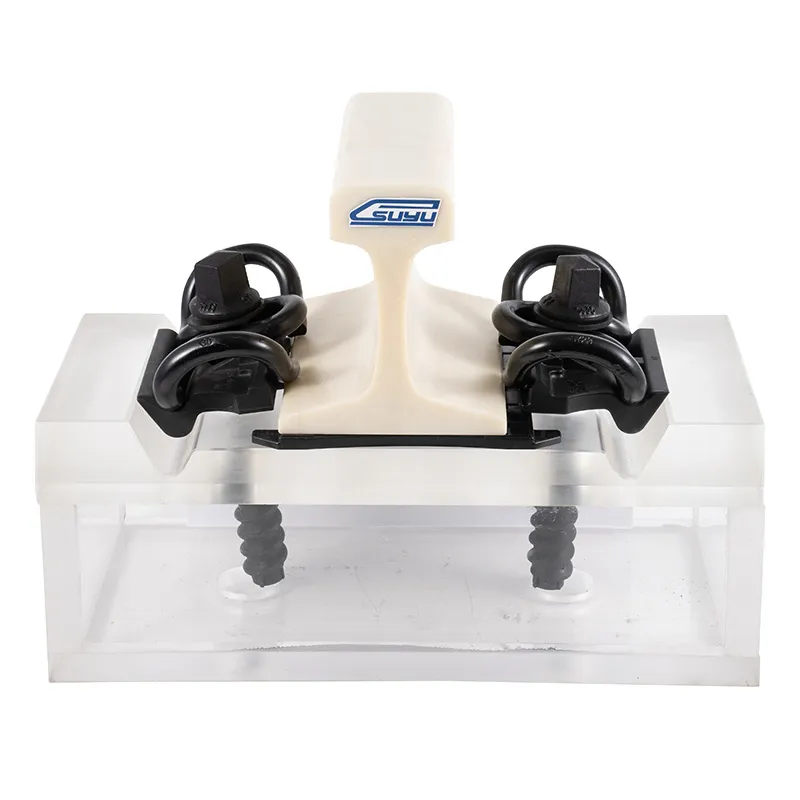

Система крепления W30 предназначена для обеспечения железнодорожных перевозок больших грузов с максимально допустимой нагрузкой на ось 26 тонн.
В один комплект входят 4 натяжных зажима SKL30 диаметром 14,5 мм, 4 крепежных винта Ss35 с плоской шайбой UIs7, 4 направляющих пластины Wfp30K-12HH, 4 пластиковых дюбеля SDU25 и 2 направляющих накладки Zw148-175-7-95.
Технические параметрыНаименование | Параметр | Технические требования | Примечание |

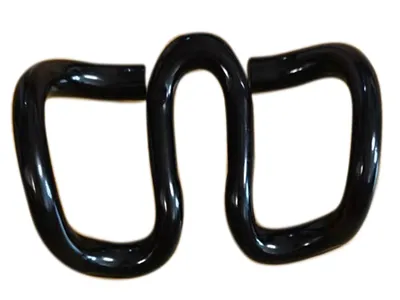

Скоба SKL30 | Тип | Диаметр 14.5мм | Применение с различными типами рельс |
Материал | 60Si2Mn | Химический состав(%): C:0.57, Mn:0.75, Si:1.73,Cr:0.07P:≤0.015, S:≤0.006 | |
Покрытие | Ровная смазка, цветная покраска или другое по запросу | На заказ | |
Твердость | 42-47HRC | ||
Усталостная долговечность | При ходе пружины зажима 9,1 мм и размахе 1,42 мм усталостная долговечность составляет до 3 миллионов циклов без разрыва. | ||
Обозначение по стандарту | DIN17221, GB/T1222 | ||
Путевой шуруп Ss35-24*161 | Тип | M24x161мм | |
Класс | Класс 5.6: 35# | Прочность на разыв: ≥500мПа Устойчивость к деформации: ≥300мПа Относительное удлинение при разрыве: ≥20% Гибка в холодном состоянии: 90 градусов без растрескивания | |
Покрытие | Ровное масляное покрытие, оксид черный, цинковое покрытие, горячее цинкование, дакромет, диффузное цинкование | ||
Обозначение по стандарту | ISO898-1, UIC864-1, NF F500-50 | ||
Плоская шайба ULS7 | Тип | Uls7 | |
Материал | Q235 | ||
Покрытие | Ровное масляное покрытие, оксид черный, цинковое покрытие, горячее цинкование, дакромет, диффузное цинкование | ||
Обозначение по стандарту | EN10025,EN10139 | ||
Пластмассовый дюбель SDU25 | Тип | Для различных размеров путевого шурупа | |
Материал | Армированный нейлон 6 (PA6) | Плотность: 1.15г/см3 Прочность на разыв: 66.3мПа Относительное удлинение при разрыве: 31.3% Температура плавления: 228℃ Изоляционное сопротивление: ≥2.8×1012Ω Твердость: ≥114HRR | |
Цвет | Черный | ||
Направляющая планка Wfp30k-12 | Тип | Рельсы UIC54,115RE, размер по запросу | |
Материал | Армированный нейлон 6 (PA6+30%GF) | Плотность:1.39g/㎝3 Прочность на разыв: 165мПа Относительное удлинение при разрыве: 3.5% Температура плавления:226℃ Изоляционное сопротивление:≥1.9×1012Ω Содержание стекловолокна:30-35% Твердость:≥114HRR | |
Цвет | Черный | ||
Подрельсовая прокладка Zw-148-175-7 | Тип | UIC54,115RE, рельсы 50кг, размер по запросу | |
Материал | TPE (термопластичный эластомер) TPU (термопластичный полиуретан) | Плотность: 1.09г/см3 Прочность на разыв: 4.23мПа Модуль упругости при растяжении: 2.97мПа Температура плавления: 200-220℃ Твёрдость по Шору: ≥40D | |
Цвет | Черный, белый и другие цвета |
