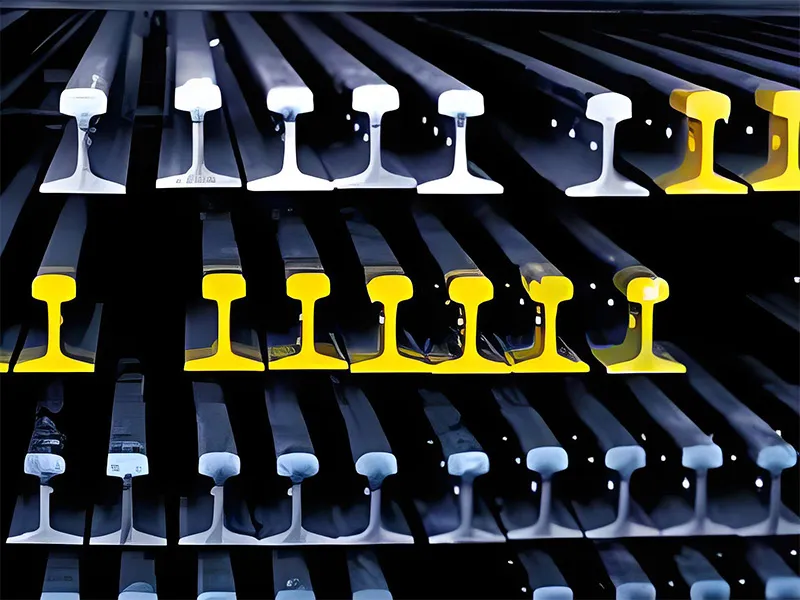

Стальные рельсы

1. Стальной шпунтовый профиль корытного типа (японский промышленный стандарт)

Габаритные размеры
Размеры (ширина × высота) Активная ширина (мм) Активная высота (мм) Толщина профиля (мм) Характеристики на изделие Характеристики на свайную конструкцию
Площадь сечения (см²) Номинальный вес (кг/м²) Момент инерции Ix (см⁴) Момент сопротивления Wx (см³) Площадь сечения (см²) Номинальный вес (кг/м²) Момент инерции Ix (см⁴) Момент сопротивления Wx (см³)
SPU-Ⅰ 400 85 8 45.21 35.5 598 88 113 88.7 4500 529
SPU-Ⅱ 400 100 10.5 61.18 48 1240 152 153 120.1 8740 874
SPU-Ⅲ 400 125 13 76.42 60 2220 223 191 149.9 16800 1340
SPU-ⅢA 400 150 13.1 74.4 58.4 2790 250 186 146 22800 1520
SPU-Ⅳ 400 170 15.5 96.99 76.1 4670 362 242.5 190.4 38600 2270
SPU-VL 500 200 24.3 133.8 105 7960 520 267.6 210 63000 3150
SPU-ⅥL 500 225 27.6 153 120 11400 680 306 240 86000 3820
SPUⅡW 600 130 10.3 78.7 61.8 2110 203 131.2 103 13000 1000
SPU-ⅢW 600 180 13.4 103.9 81.6 5220 376 173.2 136 32400 1800
SPU-ⅣW 600 210 18 135.3 106 8630 539 225.5 177 56700 2700
Химический состав (%)
Модель Класс Углерод (макс) Кремний (макс) Марганец (макс) Фосфор (макс) Сера (макс) Азот (макс) Эквивалент углерода (макс)
JISA 5523 и JISA 5528 SYW295 0.18 0.55 1.5 0.04 0.04 0.006 0.44
SYW390 0.18 0.55 1.5 0.04 0.04 0.006 0.46
Механические свойства
Модель Класс Предел текучести (N/мм²) Предел прочности на разрыв (N/mm²) Предельная эластичность при изгибе (%) Ударная прочность [(O℃)(J)]
JISA 5523 SYW295 ≧295 ≧490 ≧17 ≧43
SYW390 ≧390 ≧540 ≧15 ≧43
JISA 5528 SY295 ≧295 ≧490 ≧17 -
SY390 ≧390 ≧540 ≧15 -

2. Стальной шпунтовый профиль корытного типа (европейский промышленный стандарт)

Шпунтовые сваи из стали широко используются как во временных, так и в капитальных конструкциях по всему миру. Корытное исполнение профиля обеспечивает ряд преимуществ:
1. Оптимальное соответствие требованиям большинства проектов.
2. Возможность многоразовой установки.
3. Широкий диапазон применений.
4. Пригодность для использования в конструкциях как временного, так и постоянного характера.

Технические характеристики
Модель Ширина (мм) Высота (мм) Толщина профиля (t, мм) Толщина профиля (s, мм) Момент сопротивления см³/м) Номинальный вес сваи (кг/м²) Момент инерции сечения сваи Ix (см⁴) Момент сопротивления сечения сваи (см³/м)
SPU601 600 309 7.5 6.5 858 46.7 11496 742
SPU602 600 309 8.2 8 990 54.3 13075 845
SPU603 600 309 9.7 8.4 1308 64.8 18251 1180
SPU604 600 380 10.5 9 1822 74.1 30726 1620
SPU605 600 410 12.8 9 2256 82.4 41127 2006
SPU606A 600 420 14 9 2476 86.2 46217 2200
SPU18-1 600 430 10.2 8.4 1988 72.6 35950 1670
SPU22-1 600 450 11.1 9 2422 81.9 46380 2060
SPU28 600 454 15.2 10.1 3269 101.8 64460 2840
SPU32 600 452 19.5 11 3687 114.1 72320 3200
SPU16 750 411 11.5 9.3 1891 86.3 32850 1600
SPU20 750 444 12 10 2339 96.9 44440 2000
SPU25 750 450 14.5 10.2 2866 110.4 56240 2500
European Standard Z-Shaped Pile

3. Стальной шпунтовый профиль зетового типа (европейский промышленный стандарт)

Стальные шпунты зетового типа отливаются:
1. Высоким значением осевого момента сопротивления сечения.
2. Низкой стоимостью изготовления.
3. Широким диапазоном применений.
4. Исключительной прочностью на разрыв.
5. Оптимальным соответствием требованиям к возведению капитальных конструкций.

Технические характеристики
Размеры (ширина ×высота) Активная ширина (мм) Активная высота (мм) Толщина профиля (мм) Номинальный вес Момент инерции Ix (см⁴) Момент сопротивления (см³/м)
t s Одна свая (кг/м²) Свайная конструкция (кг/м²)
SPZ48 580 481 19.1 15.1 140.2 242.2 115921 4820
SPZ12 700 314 8.5 8.5 67.7 96.7 18880 1205
SPZ13 700 315 9.5 9.5 74 105.7 20540 1305
SPZ14 700 316 10.5 10.5 80.3 114.7 22190 1405
SPZ17 700 420 8.5 8.5 73.1 104.4 36230 1730
SPZ18 700 418 9.1 9.1 76.9 110.2 37726 1807
SPZ19 700 421 9.5 9.5 80 114.3 39380 1870
SPZ20 700 421 10 10 83.5 119.3 40960 1945
SPZ24 700 459 1.2 11.2 95.7 136.7 55820 2430
SPZ26 700 459 12.3 12.3 103.3 147.7 59759 2604
SPZ28 700 461 13.2 13.2 110 157.2 63620 2760
SPZ36 700 499 15 11.2 118.6 169.5 89610 3590
SPU38 700 500 16 12.2 126.4 180.6 94840 3795
SPU40 700 501 17 13.2 134.2 191.7 100080 3995

4. Лёгкие рельсы (Стандарт КНР)

Стандарт GB11264-89: GB6KG, GB9KG, GB12KG, GB15KG, GB22KG, GB30KG
Стандарт YB222-63: 8KG, 18KG, 24KG

Технические характеристики
Стандарт: GB11264-89
Вид Параметры рельса (мм) Масса (кг/м) Материал Длина (м)
Головка (мм) Высота (мм) Подошва (мм) Шейка (мм)
GB6KG 25.4 50.8 50.8 4.76 5.98 Q235B 6-12
GB9KG 32.1 63.5 63.5 5.9 8.94 Q235B 6-12
GB12KG 38.1 69.85 69.85 7.54 12.2 Q235B/55Q 6-12
GB15KG 42.86 79.37 79.37 8.33 15.2 Q235B/55Q 6-12
GB22KG 50.3 93.66 93.66 10.72 23.3 Q235B/55Q 6-12
GB30KG 60.33 107.95 107.95 12.3 30.1 Q235B/55Q 6-12
Стандарт: YB222-63
8KG 25 65 54 7 8.42 Q235B 6-12
18KG 40 90 80 10 18.06 Q235B/55Q 6-12
24KG 51 107 92 10.9 24.46 Q235B/55Q 6-12

5. Тяжелые рельсы (Стандарт КНР)

Стандарт GB2585-2007: P38KG, P43KG, P50KG, P60KG

Технические характеристики
Стандарт: GB2585-2007
Вид Параметры рельса (мм) Масса(кг/м) Материал Длина(м)
Головка (мм) Высота (мм) Подошва (мм) Шейка (мм)
P38KG 68 134 114 13 38.733 U71Mn 12.5-25
P43KG 70 140 114 14.5 44.653 U71Mn 12.5-25
P50KG 70 152 132 15.5 51.514 U71Mn 12.5-25
P60KG 73 170 150 16.5 61.64 U71Mn 12.5-25

6. Крановые рельсы (Стандарт КНР)

Стандарт YB/T5055-93: QU70, QU80, QU100, QU120

Технические характеристики
Стандарт: YB/T5055-93
Вид Параметры рельса (мм) Масса(кг/м) Материал Длина(м)
Головка (мм) Высота (мм) Подошва (мм) Шейка (мм)
QU 70 70 120 120 28 52.8 U71Mn 12
QU 80 80 130 130 32 63.69 U71Mn 12
QU 100 100 150 150 38 88.96 U71Mn 12
QU 120 120 170 170 44 118.1 U71Mn 12

7. Стальные рельсы (Стандарт США)

Стандарт ASTMA1, AREMA: ASCE25, ASCE30, ASCE40, ASCE60, ASCE75, ASCE85, 90RA, 115RE, 136RE, 175LBS

Технические характеристики
Стандарт: ASTMA1, AREMA
Вид Параметры рельса (мм) Масса(кг/м) Материал Длина(м)
Головка (мм) Высота (мм) Подошва (мм) Шейка (мм)
ASCE 25 38.1 69.85 69.85 7.54 12.4 700 6-12
ASCE 30 42.86 79.38 79.38 8.33 14.88 700 6-12
ASCE 40 47.62 88.9 88.9 9.92 19.84 700 6-12
ASCE 60 60.32 107.95 107.95 12.3 29.76 700 6-12
ASCE 75 62.71 122.24 122.24 13.49 37.2 900A/1100 12-25
ASCE 85 65.09 131.76 131.76 14.29 42.17 900A/1100 12-25
90RA 65.09 142.88 130.18 14.29 44.65 900A/1100 12-25
115RE 69.06 168.28 139.7 15.88 56.9 900A/1100 12-25
136RE 74.61 185.74 152.4 17.46 67.41 900A/1100 12-25
175LBs 109.86 152.4 152.4 38.1 86.8 900A/1100 12-25

8. Стальные рельсы (Стандарт Великобритании)

Стандарт BS11: 1985: 50O, 60A, 75A, 75R, 80A, 80R, 90A, 100A, 113A

Технические характеристики
Стандарт: BS11: 1985
Вид Параметры рельса (мм) Масса(кг/м) Материал Длина(м)
Головка (мм) Высота (мм) Подошва (мм) Шейка (мм)
50 O 52.39 100.01 100.01 10.32 24.833 700 6-18
60 A 57.15 114.3 109.54 11.11 30.618 900A 6-18
75 A 61.91 128.59 114.3 12.7 37.455 900A 8-25
75 R 61.91 128.59 122.24 13.1 37.041 900A 8-25
80 A 63.5 133.35 117.47 13.1 39.761 900A 8-25
80 R 63.5 133.35 127 13.49 39.674 900A 8-25
90 A 66.67 142.88 127 13.89 45.099 900A 8-25
100 A 69.85 152.4 133.35 15.08 50.182 900A 8-25
113 A 69.85 158.75 139.7 20 56.398 900A 8-25

9. Стальные рельсы (Стандарт UIC860)

Стандарт UIC860: UIC50, UIC54, UIC60

Технические характеристики
Стандарт: UIC860
Вид Параметры рельса (мм) Масса(кг/м) Материал Длина(м)
Головка (мм) Высота (мм) Подошва (мм) Шейка (мм)
UIC50 70 152 125 15 50.46 900A/1100 12-25
UIC54 70 159 140 16 54.43 900A/1100 12-25
UIC60 74.3 172 150 16.5 60.21 900A/1100 12-25

10. Стальные рельсы (Стандарт Японии)

Стандарт : JIS

Технические характеристики
Стандарт: JIS E1103-91/JISE 1101-93
Вид Параметры рельса (мм) Масса(кг/м) Материал Длина(м)
Головка (мм) Высота (мм) Подошва (мм) Шейка (мм)
JIS 15KG 42.86 79.37 79.37 8.33 15.2 JIS E Стандарт 9-10
JIS 22KG 50.8 93.66 93.66 10.72 22.3 9-10
JIS 30KG 60.33 107.95 107.95 12.3 30.1 9-10
JIS 37A 62.71 122.24 122.24 13.49 37.2 10-25
JIS 50N 65 153 127 15 50.4 10-25
CR 73 100 135 140 32 73.3 10-12
CR 100 120 150 155 39 100.2 10-12

11. Стальные рельсы (Стандарт ЕС)

Стандарт EN 13674-1-2003: 49E1, 49E2, 50E1, 50E2, 50E4, 50E5, 50E6, 54E1, 54E2, 54E3, 55E1, 60E1

Технические характеристики
Стандарт: EN 13674-1-2003
Вид Параметры рельса (мм) Масса(кг/м) Материал Длина(м)
Головка (мм) Высота (мм) Подошва (мм) Шейка (мм)
49 E1 67 149 125 14 49.39 R260/R350HT 12-25
49 E2 67 148 125 14 49.1 R260/R350HT 12-25
50 E1 65 153 134 15.5 50.37 R260/R350HT 12-25
50 E2 72 151 140 15 49.97 R260/R350HT 12-25
50 E4 70 152 125 15 50.46 R260/R350HT 12-25
50 E5 67 148 135 14 49.9 R260/R350HT 12-25
50 E6 65 153 140 15.5 50.9 R260/R350HT 12-25
54 E1 70 159 140 16 54.77 R260/R350HT 12-25
54 E2 67.01 161 125 16 53.82 R260/R350HT 12-25
54 E3 67 154 125 16 54.57 R260/R350HT 12-25
55 E1 62 155 134 19 56.03 R260/R350HT 12-25
60 E1 72 172 150 16.5 60.21 R260/R350HT 12-25

12. Стальные рельсы (Стандарт ФРГ)

Стандарт EN 13674-1-2003: A55, A65, A75, A100, A120

Технические характеристики
Стандарт: DIN536
Вид Параметры рельса (мм) Масса(кг/м) Материал Длина(м)
Головка (мм) Высота (мм) Подошва (мм) Шейка (мм)
A55 55 65 150 31 31.8 900A 10-12
A65 65 75 175 38 43.1 900A 10-12
A75 75 85 200 45 56.2 900A 10-12
A100 100 95 200 60 74.3 900A 10-12
A120 120 105 220 72 100 900A 10-12

13. Желобчатый рельс

Стандарт BS EN 14811: 2006: 59R1 59R2 60R1 60R2

Технические характеристики
Вид Высота (мм) Подошва (мм) Головка A (мм) Головка B (мм) Желоб A (мм) Желоб B (мм) Шейка (мм) Масса (кг/м)
59R1 180 180 113 56 42 15 12 58.97
59R2 180 180 113 55.83 42.52 14.65 12 58.14
60R1 180 180 113 56 36 21 12 60.59
60R2 180 180 113 55.83 36.34 20.83 12 59.75

Помимо всех вышеупомянутых товаров мы также предлагаем продукцию, соответствующую стандартам РФ.
1. Рельсы Р-65 Т1
2. Рельсы Р-50 Т1
3. Рельсы крановые КР
4. Рельсы железнодорожные РП-65 Т
5. Рельсы Р-65, 1-я группа износа
6. Рельсы Р-65, 2-я группа износа
7. Рельсы Р-50, 1-я группа износа
8. Рельсы Р-43, 1-я группа износа
9. Рельсы Р-24, 1-я группа износа
10. Рельсы Р-18, 1-я группа износа
